三辊卷板机为什么要预弯？钢板直边产生原因与板头预弯控制要点

在压力钢管、大直径筒体以及大型钢结构制造过程中， 钢板通常需要经过板头预弯、主体卷圆和校圆等多个阶段， 才能逐步形成满足尺寸要求的筒体。

很多人第一次接触卷板工艺时会产生一个疑问： 既然三辊卷板机本身就能够把平直钢板卷成圆弧， 为什么正式卷圆之前还需要先做 板头预弯？

关键就在钢板的两个端部。

钢板中间区域能够持续通过三根工作辊形成较稳定的弯曲状态， 但随着卷制位置逐渐靠近板端， 端部外侧已经没有足够长度的钢板继续参与受力， 原有的弯曲条件就会发生变化。

如果直接卷圆而不提前处理板头， 钢板两端容易留下一段曲率不足的区域， 这就是卷板制造中常说的 板端直边。

一、什么是板头预弯？

所谓板头预弯， 就是在钢板正式进入连续卷圆之前， 先对钢板两端一定长度范围进行弯曲， 使端部提前形成一定曲率。

其目标并不是简单地把板头“压弯”， 而是让板端完成回弹以后， 最终留下来的曲率能够尽可能与主体卷圆形成的圆弧平顺衔接。

对完整筒节而言， 两个端部都需要进行相应处理， 随后再进入主体卷圆阶段。

查看大图

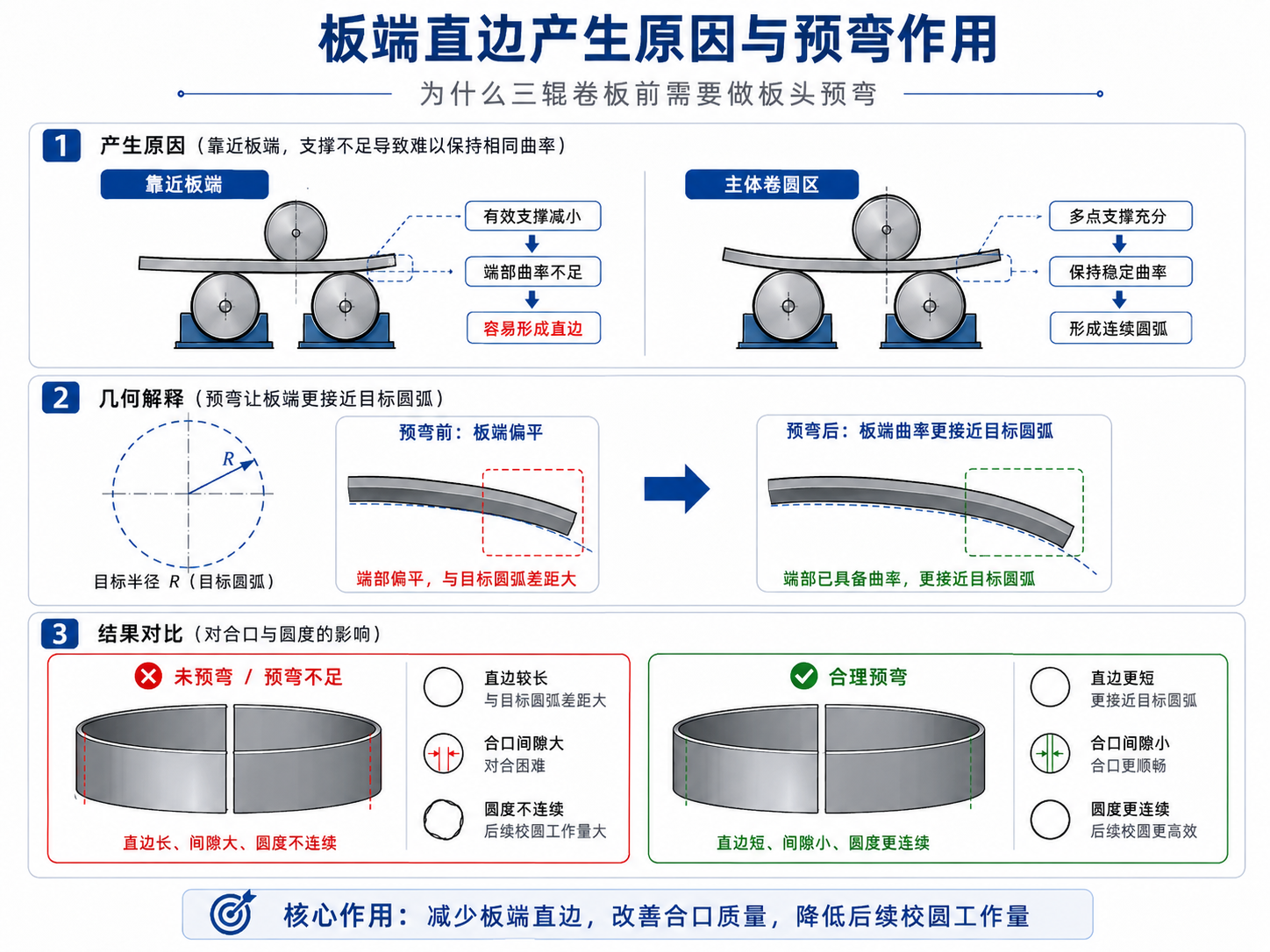

二、为什么钢板两端容易出现直边？

三辊卷板的基本原理， 是利用工作辊之间的相对位置， 使钢板在受力区域形成弯矩， 从而逐步产生塑性弯曲。

当钢板主体位于辊系之间时， 钢板前后都有足够长度参与受力， 因而能够持续形成较稳定的圆弧。

但到了钢板端部， 一侧材料已经接近结束， 有效受力和支撑条件发生变化， 端部就很难与中间区域保持完全相同的弯曲状态。

最终表现出来的就是： 主体已经卷圆，而端部仍然偏平。

查看大图

三、板头没有预弯好，会带来哪些问题？

1. 筒节合口困难

钢板完成主体卷圆以后， 两个板端最终需要相互靠近并形成合口。

如果端部仍然保留较长直边， 两端曲率就会与主体圆弧存在明显差异， 可能出现接口位置翘起、 间隙较大或者局部形状不连续等情况。

2. 增加校圆工作量

卷制完成以后当然仍然可以通过再次调整和校圆修正部分误差， 但如果前期板头预弯不足， 后续往往需要增加卷制、测量和调整次数。

因此， 合理预弯实际上是在前道工序中提前减少后续修正工作。

3. 影响圆度连续性

一个成形状态较好的筒节， 圆周方向的曲率应该尽可能连续。

如果主体圆弧已经比较稳定， 但到板端突然变平， 就容易形成局部几何突变， 对后续组装和焊接造成额外影响。

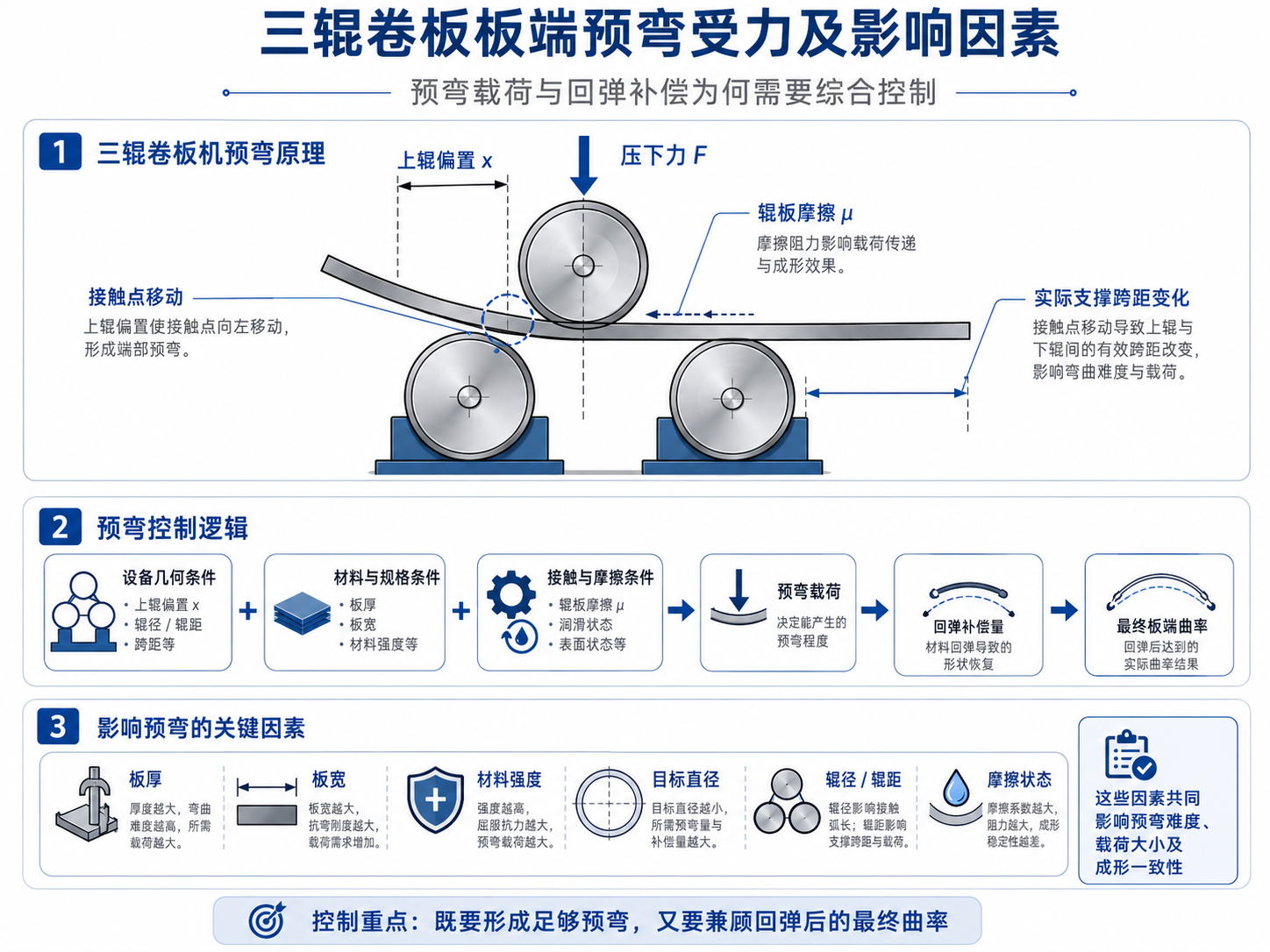

四、为什么板头预弯比普通卷圆更考验设备？

板端预弯并不是简单的普通卷圆。

在预弯阶段， 钢板端部需要在有限长度范围内获得足够曲率， 辊系通常处于更加明显的非对称受力状态。

随着上辊位置和压下状态变化， 钢板与工作辊之间的接触点也会发生移动， 实际支撑跨距随之变化， 摩擦状态同样会参与载荷传递。

因此， 评价大型卷板机的预弯能力时， 不能只看一个“最大卷板厚度”参数， 还必须结合实际板宽、材料强度、目标直径以及设备辊系结构。

查看大图

五、哪些因素决定板头预弯效果？

1. 板厚

板厚直接影响钢板的弯曲刚度和预弯所需载荷。 随着板厚增加， 设备需要承担更大的成形载荷， 对辊系能力和工艺控制提出更高要求。

2. 板宽

对大型压力钢管而言， 判断设备能力不能只看厚度。 相同板厚条件下， 板宽增加同样会改变整体载荷需求。

3. 材料强度

不同材料的屈服性能和强化特性不同， 所需成形载荷以及卸载后的回弹程度也会发生变化。

高强钢尤其需要同时考虑预弯量和回弹补偿。 关于高强钢回弹的具体机理， 可继续阅读：

高强钢卷制为什么容易回弹？三辊卷板机回弹原因与控制方法

4. 目标筒体直径

同一块钢板卷制不同直径筒体时， 所需要形成的曲率不同。 目标直径越小， 对板端曲率和预弯工艺的控制通常也更加敏感。

5. 辊径和辊系位置

上辊偏置、下辊间距、工作辊直径以及实际压下位置， 都会改变钢板受力和有效弯曲跨距。

因此， 预弯参数必须与具体设备结构相匹配， 不能简单照搬其他设备的经验值。

6. 接触与摩擦状态

辊板之间的摩擦会影响钢板滑移、 接触位置以及载荷传递。

在实际长期生产中， 辊面状态、板材表面状态以及润滑条件都值得纳入工艺管理。

六、预弯不足和预弯过度都不是理想状态

板头预弯并不是弯得越多越好。

真正合理的预弯控制， 应当考虑材料卸载后的回弹， 让板端最终留下的曲率接近目标圆弧， 而不是单纯追求受力状态下“看起来已经弯到位”。

七、大型厚板预弯为什么更需要工艺数据？

传统卷板制造高度依赖操作经验， 这种经验对于现场生产具有重要价值。

但当企业长期面对不同钢种、 板厚、板宽和目标直径时， 单靠个人经验很难保证所有产品都保持相同的重复性。

因此， 更稳定的制造方式是逐步建立企业自己的预弯和卷圆工艺数据库。

当这些数据持续积累以后， 相近材料和规格的产品就可以优先参考历史工艺参数， 再结合实际测量进行精细修正。

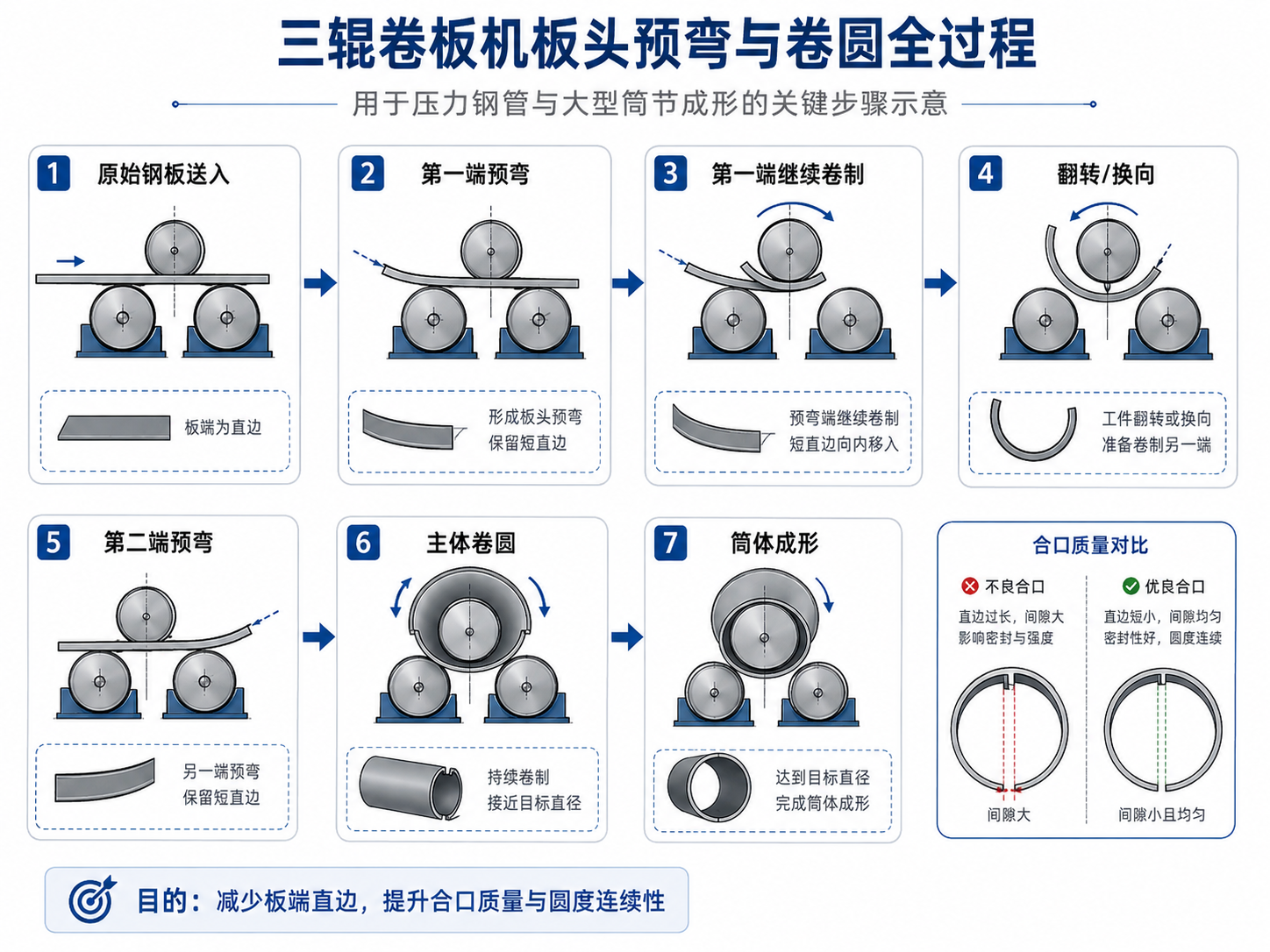

八、从预弯到卷圆，一套完整工艺如何衔接？

九、为什么预弯能力也是判断大型卷板机能力的重要指标？

卷板机技术参数中经常会看到 “最大卷板厚度”和“最大板宽”。

但对于实际大型压力钢管制造而言， 能够把钢板主体卷弯， 与能够在同样规格条件下稳定完成板端预弯， 并不是完全相同的问题。

板端预弯需要同时面对材料性能、 板厚、板宽、目标直径、 辊系几何以及设备载荷能力等因素。

结语

三辊卷板机进行板头预弯， 本质上是为了弥补钢板端部在卷圆过程中 难以保持与主体区域相同弯曲条件的问题。

如果预弯不足， 钢板两端容易形成较长直边， 从而增加合口、校圆以及后续组装工作的难度。

但预弯也并不是简单地增加压下量。 真正稳定的板端成形需要综合考虑： 材料性能、板厚、板宽、目标直径、 辊系位置、接触状态以及卸载回弹。

对大型压力钢管和厚板筒体制造而言， 更成熟的工艺方向， 是逐步形成 参数计算 + 制造经验 + 过程测量 + 回弹补偿 + 工艺数据 相结合的控制方式。
